La conception du boîtier

Notre choix s'est porté sur un boîtier imprimé en 3D (PLA) pour son aspect moderne, même s'il est tout à fait possible de concevoir un boîtier en bois découpé au laser, par exemple.

Notons que la plaque de fixation (arrière du boîtier) a été fabriquée en bois contreplaqué 8mm.

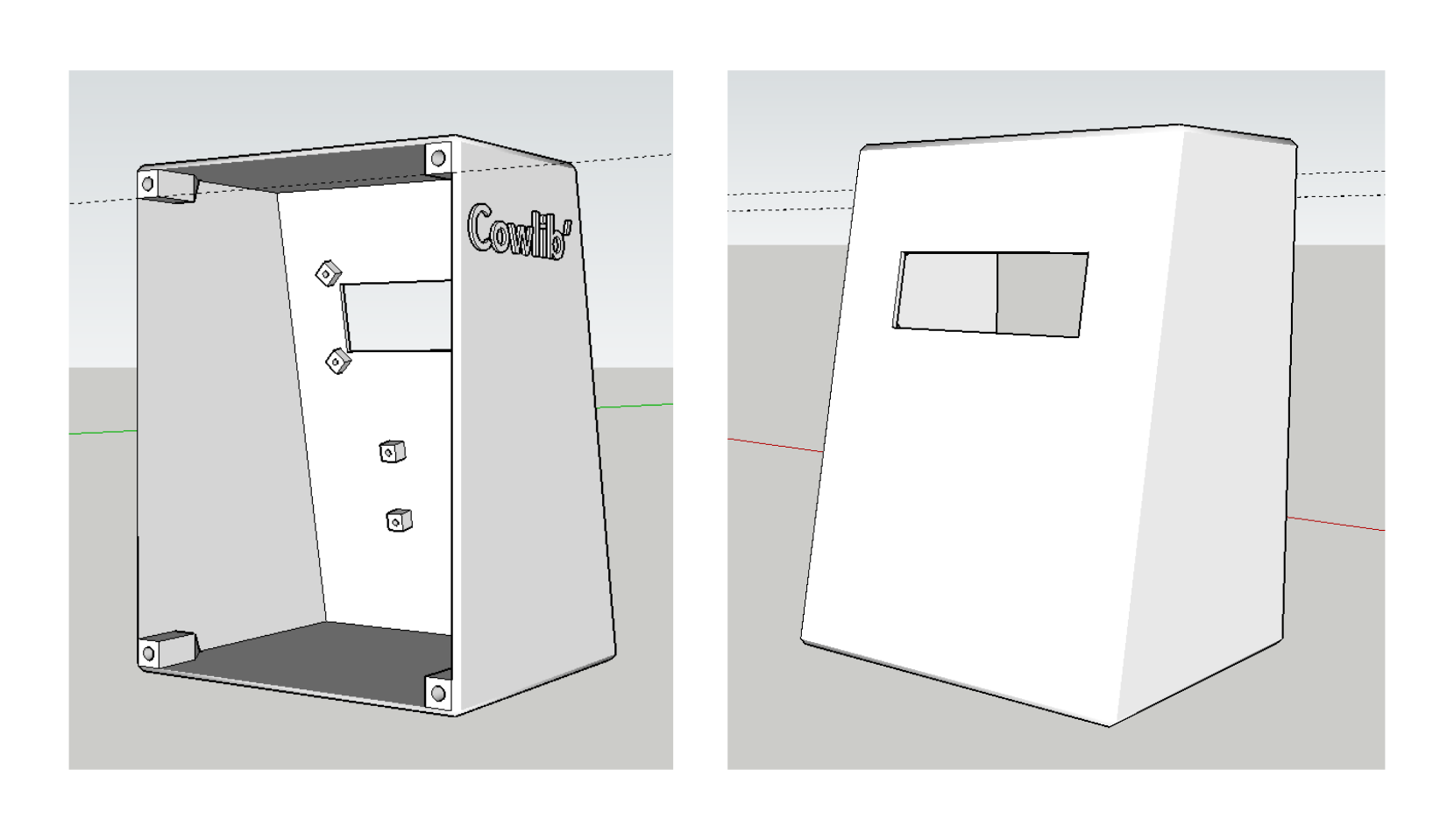

Compte tenu du matériel électronique prévu initialement, avec entre autres un écran LCD, nous avons conçu un premier modèle avec Sketchup :

L'écran LCD étant prévu pour fonctionner en 5V (ce qui est rendu possible par le pin "USB"), nous avons souhaité fiabiliser le montage en le remplaçant par un écran OLED (1.3") en 3.3V. Malgré sa plus petite taille, ce dernier se montre mieux contrasté, donc plus lisible.

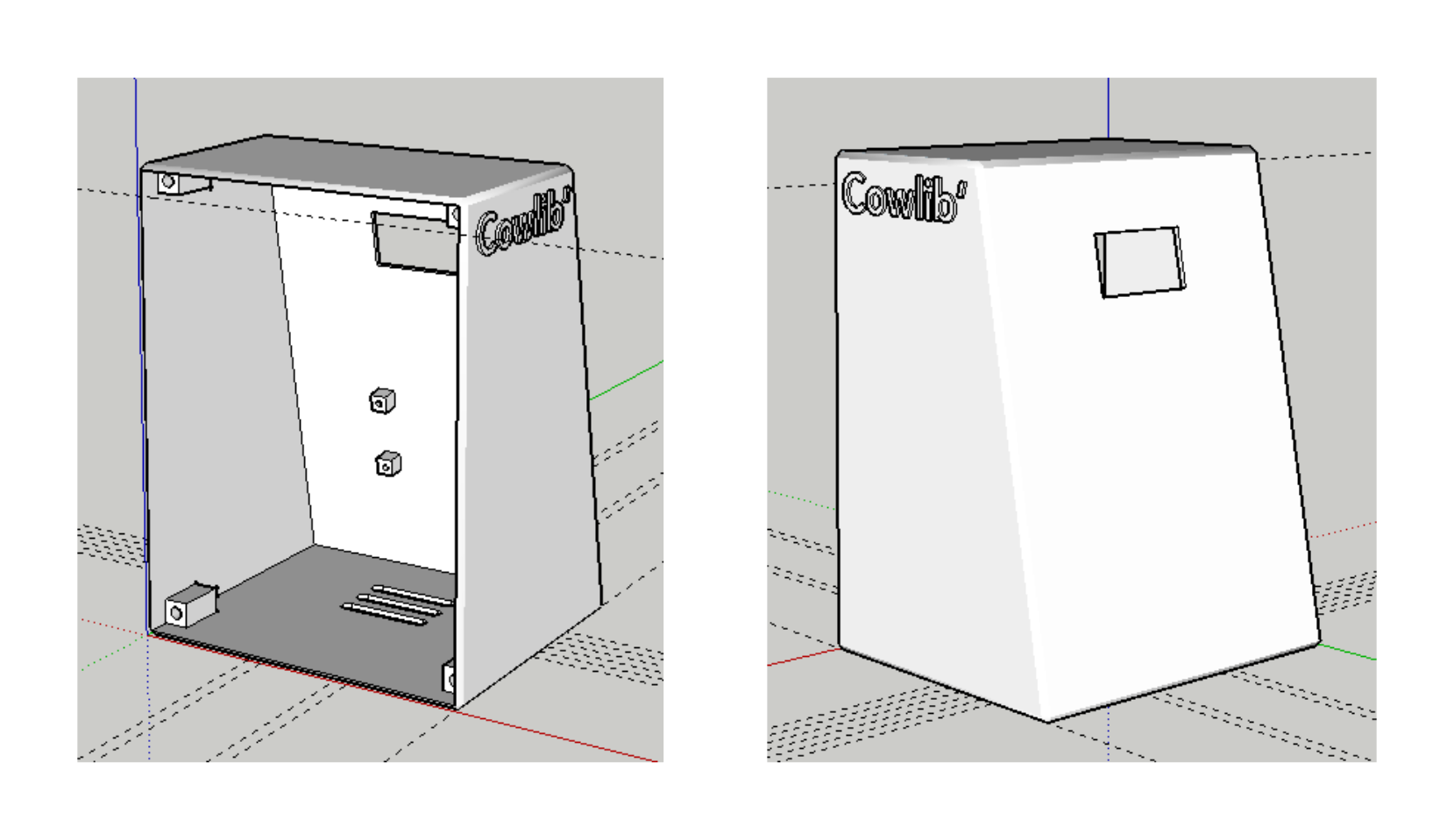

Un nouveau modèle a été créé pour en tenir compte :

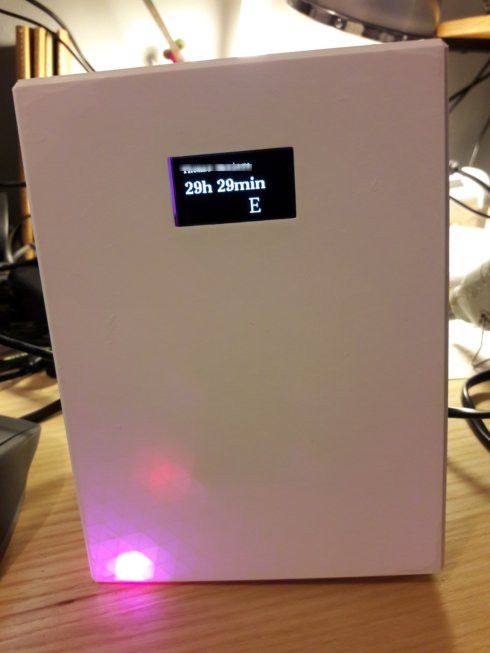

Et le voici en fonctionnement dans sa dernière version (décembre 2021):
